。 孫少明等[2]提出了一種新型的降噪結構—— — 仿生蝸舌
。 他們利用長耳鶚等生物獨特的體表 降噪系統， 將仿生形態薄膜貼敷于蝸舌表面的 方法獲得
， 同時采用正交試驗方法進行參數優 化設計
。 其試驗和仿真結果標明， 這種仿生蝸 舌可以阻止氣流在蝸舌尾緣處發生渦流脫落
， 可使離心風機氣流噪聲得到有效控制
， 其平均降 噪量約為 1.8dB， 最大降噪值達到 3.1dB
。
任剛等[3]將前向離心風機原有的直蝸舌結構 改進為尾傾斜蝸舌結構之后
， 并配置簡易共振 消聲器和阻性消聲器進行了降噪試驗研究。 研 究結果表明
， 傾斜蝸舌比原風機在高效點處噪 聲下降約 4～5dB (A)
， 再配置簡易直圓管阻性消 聲器后， 傾斜蝸舌比原風機降低了約 14dB (A) 左右
。 Sandra 等[4]就前向離心風機的蝸舌幾何參數 進行了研究
， 主要分析了蝸舌形狀和位置對氣 動噪聲的影響， 實際上也就是傳統的傾斜蝸舌 和改變蝸舌與葉輪間距的方法
。 最終在一定的 流量范圍內降噪約 5dB
， 并且風機性能也沒有顯 著下降。 Qi 等[5]通過增加蝸殼間隙
、 傾斜蝸舌等方法 實現降噪
， 同時對風機性能進行了研究。 結果 表明
， 在風機全壓和效率不降低的前提下
， 降 噪 1～11dB (涵蓋各個流量范圍)。 另外
， 門艷忠等[6]也利用傾斜蝸舌降低噪聲 2～5dB
， 文中分析認為， 主要式降低了風機的基 頻噪聲而降低了總聲壓級
， 一方面改變了蝸舌 間隙和蝸舌半徑
， 另一方面是改善了氣流從葉 輪到蝸舌間的相位差。 李棟等[7]提出了一種階梯蝸舌
， 兩個蝸舌各 司其職
， 下蝸舌用來保證風機性能的必要間距
， 上蝸舌則殼拉開更大的間距以改善流場情況。 試 驗結果表明
， 與傳統蝸舌蝸殼相比
， 噪聲降低了 約 3dB (A)。 1.1.2 改變?nèi)~輪形式 由于離散噪聲是由于與葉輪和蝸舌的相對 位置有關
， 因此
， 改變?nèi)~輪形式也能改變氣流 模式， 同時也改善了流場
， 也起到控制噪聲源 的作用
。 姚貴喜等[8]主要研究了徑向直板葉輪， 機翼 型葉輪和葉片數等參數對氣動噪聲的影響
。 研 究表明
， 直板葉輪都會產生較大的噪聲
， 這是 由于直板葉輪葉道短
， 氣流在葉道中速度分布不 均勻?qū)е隆?并且全壓效率最高的 10 葉片機翼型 葉輪具有最低的噪聲， 降噪效果達到 7dB (A)
。 袁東紅等[9]主要在葉輪區域采用了以下幾個 降噪措施： 1） 減小葉輪的寬度
； 2） 在進口外 環加檔流圈來制止渦的生成； 3） 出口加擴壓 段
， 并在周圍加吸聲材料
； 4） 減小內蝸板的孔
徑； 5） 蝸殼內加分流筋
。 最終試驗表明
， 在設 計工況處， 氣動噪聲值下降了 5dB (A)
。 馬健鋒等[10,11]采用不等距葉片方法對某前向 離心風機進行降噪分析
， 包括數值仿真和試驗 研究。 理論上
， 不等距葉片可能使基頻噪聲的 偶極子源分布在其他頻率從而使偶極子源強度 降低
。 但試驗結果表明， 盡管原基頻位置處噪 聲降低了
， 但其他頻率處會增加新的峰值
， 并 且總噪聲級反而升高了 1～4dB (A)， 因而
， 不等 距葉片的降噪方法在實際使用時值得斟酌
。 劉曉良等[12]采用串列葉片進行風機降噪數值 分析， 串列葉片由前排的長葉片和后排的短葉 片組成
， 文中選取了相對長度因子
， 相對周向 位置因子進行方案設計
， 分析不同組合下的風 機氣動噪聲， 最終降低了噪聲約 4.1dB (A)
。 其 中
， 短葉片分布在靠近長葉片的壓力面一側， 這與很多文獻的研究結果是一致的[13,14]
。而與之相 對應的
， 師銅墻等[15]采用等距串列葉片進行降噪 試驗研究， 發現等距串列葉片在高效點附近有 較好的降噪效果
， 降噪約 2dB (A)
， 而在其他流 量范圍內氣動和噪聲性能惡化。 Tangen 等[16]研究了風機擴壓器頂部的凹槽 對氣動噪聲的影響
， 具體分析了擴壓器而產生 噪聲的機理
， 擴壓器性能和二次流之間的關系， 在理論研究基礎上通過加入凹槽的方式降噪約 2dB
。 可以看到
， 葉輪或蝸舌的合理改善可以從 本質上削弱風機氣動聲源的強度， 尤其是偶極 子源的強度
， 達到最終降低氣動噪聲的目的
。 1.2 傳遞途徑的控制方法 從噪聲的傳播途徑著手降低風機噪聲也是 較為常見的方式， 這種方法并沒有從氣動噪聲 的本質上對聲源進行削弱
， 只是在其傳播途徑 上加入了控制措施對噪聲進行抑制
， 如在風機 出口加消聲器、 在蝸舌處加共鳴器以及將蝸殼 改為消聲蝸殼等
。 1.2.1 吸聲蝸殼 聲源形成后氣流噪聲的傳播途徑有兩方面
， 一是通過氣流通道向出口外傳播， 另一方面會 通過蝸殼透射
， 而吸聲蝸殼就是從透射的角度 考慮的
。 姚貴喜等[17]利用高阻燃泡沫吸聲材料， 在原風機蝸殼內加入穿孔蝸板和吸聲材料的情況下
， A 聲級下降了約 4dB (A)
。 劉曉良等[18]對吸聲蝸殼進行了較為細致的研 究， 包括吸聲材料厚度和空腔厚度對噪聲的影 響
， 最終降噪效果為 5～7dB (A)
。 總的來講， 國內外對于吸聲蝸殼的研究還 比較少
， 還有待于進一步深入研究
。 1.2.2 進出口加消聲器 在風機出口加消聲器的情況比較多， 因?yàn)?消聲器會較大程度地降低風機噪聲
， 但是很多 情況下風機進出口直接與其他管道相連
， 沒有 加消聲器的空間
， 并且由于風機中氣流高溫影 響或長期使用后的粉塵等物質對消聲器的性能 產生不利影響[19]，因而
， 該方案需要在一些特定 情形下才能實現
。 目前， 參考的文獻中大多是 抗性消聲器
。 朱茂林等 [20] 針對中低壓離心風機配套消聲 器
， 提出裝配式消聲器系列， 該類消聲器由矩 形外殼
、 消聲片和變徑管組成
， 消聲器試驗結 果表明， 裝配式消聲器消聲量達到 15～20dB (A)
。 張碧泉等[21]針對高壓離心風機設計了雙層微 穿孔板進出口消聲器
， 由于微穿孔板吸聲結構 具有吸聲系數高， 吸收頻帶寬
， 而且無需填充 物等特點
， 進口和出口消聲器分別取得了 3.5dB
(A) 和 17dB (A) 的降噪效果。 韓紹才等[22]給出了迷宮型消聲罩衰減量的計 算方法
， 并應用在了風機的噪聲控制之中
， 最 終降噪約 23dB (A)。 從吸聲蝸殼與進出口消聲器的降噪結果進 行比較可以發現
， 吸聲蝸殼沒有消聲器降噪量 大， 說明了與蝸殼透射相比
， 從進出口向外傳 播的氣動噪聲居多

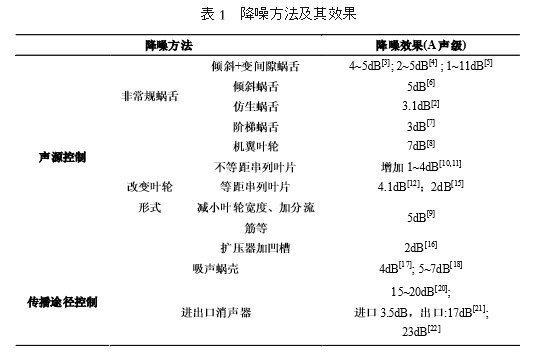

。 1.3 綜合比較 綜合以上所述的離心風機降噪方法， 可以 將目前的一些降噪方法及其效果歸納如表 1 所 示
。 可以看到
， 從噪聲的源頭上考慮也會有一 定的降噪效果， 而在風機噪聲的傳播途徑上進 行降噪效果較好
， 往往需要多種方法運用進行 綜合考慮
。
.jpg)
2 結論
總結了近十年離心風機氣動噪聲的降噪方 法， 包括非常規蝸舌 、 改變?nèi)~輪形式
、 吸聲蝸 殼和進出口消聲器等， 通過各種降噪方法及其 降噪效果的對比可以總結如下： 1） 與聲源控制效果相比
， 利用傳播途徑來 控制風機氣流噪聲效果較好
。 其中， 利用出口 消聲器降噪能獲得最好的降噪效果
， 降噪量達 20dB 左右
， 但是
， 安裝位置、 氣流高溫
、 有害物質對消聲器性能的影響限制了其使用范圍
。 2） 在非常規蝸舌中， 傾斜蝸舌和變間隙蝸 舌的降噪效果更好
， 而且制造也比較方便
。 3） 對于葉輪形式的改變形式中， 機翼葉輪 效果最好
， 證實了好的葉片型線有利于改善聲 學性能
， 而不等距葉片反而會增加噪聲級。 4） 在可能的情況下采用多種降噪方法進行 組合可能取得更佳的降噪效果
。
